Produktinformation Levelswitch
Das LevelSwitch gibt es in 4 verschiedenen Ausführungen:
- CV120Standardausführung
- CV130 Ausführung mit geschweißter Rohrverlängerung
- CV140 Ausführung mit geschraubter Rohrverlängerung
- CV150 Ausführung mit Tragkabel
Die Vibrationsgrenzschalter der LevelSwitch-Serie sind zuverlässige Kontrollgeräte zur Erfassung des Grenzstands aller Arten von pulvrigen, körnigen und granulierten Schüttgütern in Silos und Behältern. Über die positiven Eigenschaften der Vibrationstechnik hinaus bietet diese Geräteserie insbesondere folgende Vorteile:
- hohe Empfindlichkeit: es können Schüttgüter mit einer minimalen Dichte von bis zu 20 Gramm/Liter detektiert werden.
- auch für grobkörnige Schüttgüter mit einer maximalen Korngröße von bis zu 40mm geeignet.
- robustes Design: die patentierte, ausgesteifte Membrane hält hohen vertikalen und seitlichen Kräften stand.
- keine Fehlschaltungen durch eingeklemmtes Füllgut: das Schwingungssystem des LevelSwitch ist so aufgebaut, dass nur ein Stab mit dem zu detektierenden Medium in Berührung kommt. Dadurch werden Brückenbildungen, eine typische Ursache für Fehlschaltungen bei den sgn. Schwinggabeln, vermieden.
- keine Fehlschaltungen durch Ablagerungen auf dem Schwingstab oder Hohlraumbildung: der einzigartige rautenförmige Querschnitt des Schwingstabs läßt das Füllgut leicht abfließen.
- die Sonden sind durchweg aus rostfreiem Stahl gefertigt, die Auswerteelektronik ist in einem Aluminium-Druckgussgehäuse (IP66 / 67) untergebracht.
- die Geräte sind auch mit ATEX-Zulassung für durch brennbare Stäube oder Gase explosionsgefährdete Bereiche erhältlich

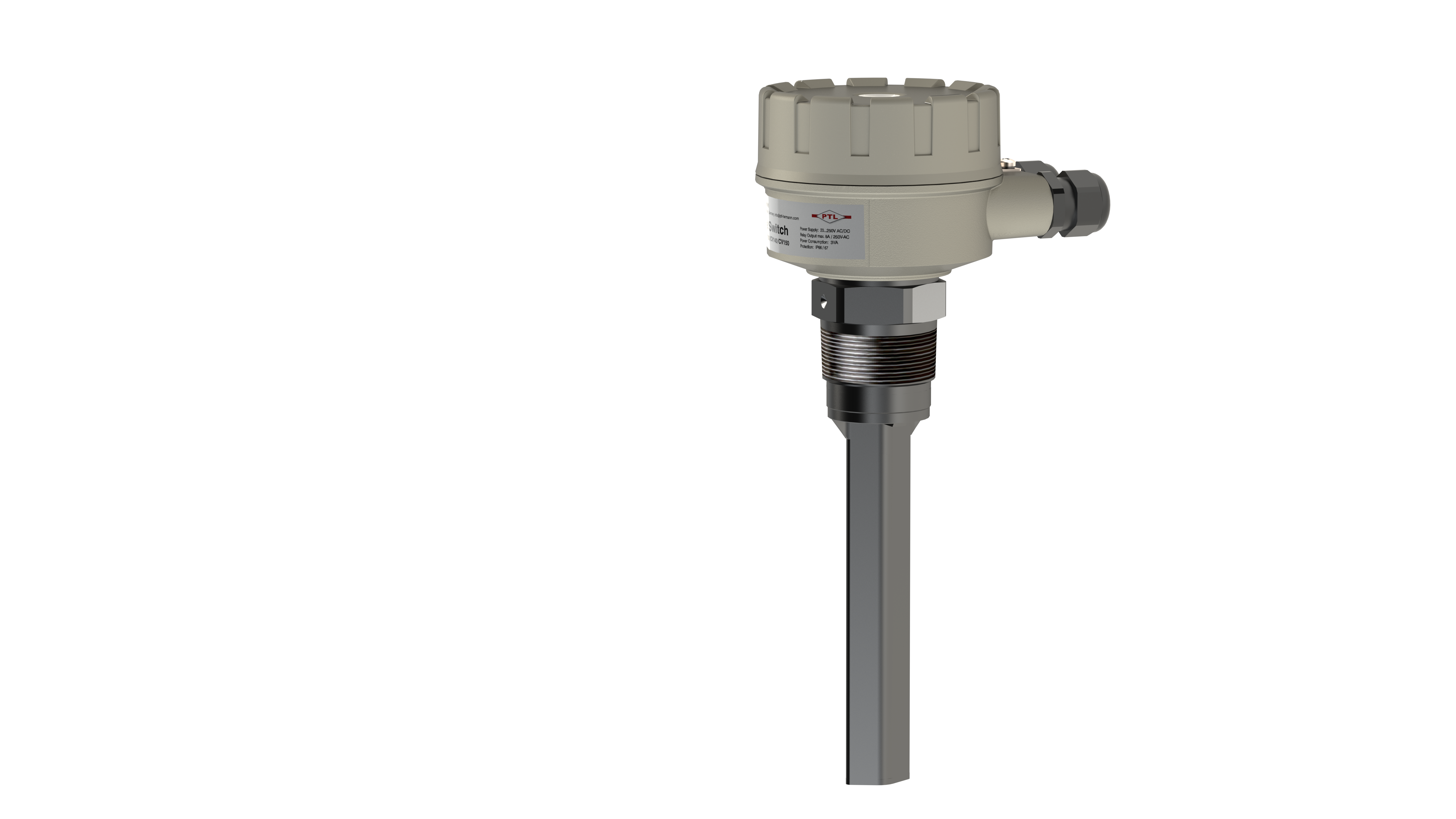

LevelSwitch CV120: Standardausführung
Einbaulänge: | ca. 170mm |
Einbauposition: | beliebig |
Prozess- anschluss: | Gewinde 1-1/2" EN10226 (DIN2999) oder NPT |
Spannungs- versorgung: | Weitbereichselektronik 20...250V AC/DC mit Relaisausgang 2-polig oder: 24V-DC mit Transistorausgang; je nach Verdrahtung NPN oder PNP oder: 20...30V-DC mit 8/16mA-Stromausgang Speisung und Auswertung z.B. über die separate Auswerteeinheit CV2000AE |
Zulassungen: | Staub-Ex:ATEX II 1/2D für Zone 20/21 Gas-Ex: ATEX II 1G Ex ia IIB T4 für Zone 0 Speisung und Auswertung erfolgt über das zugehörige Betriebsmittel CV2000AE[Exi] |

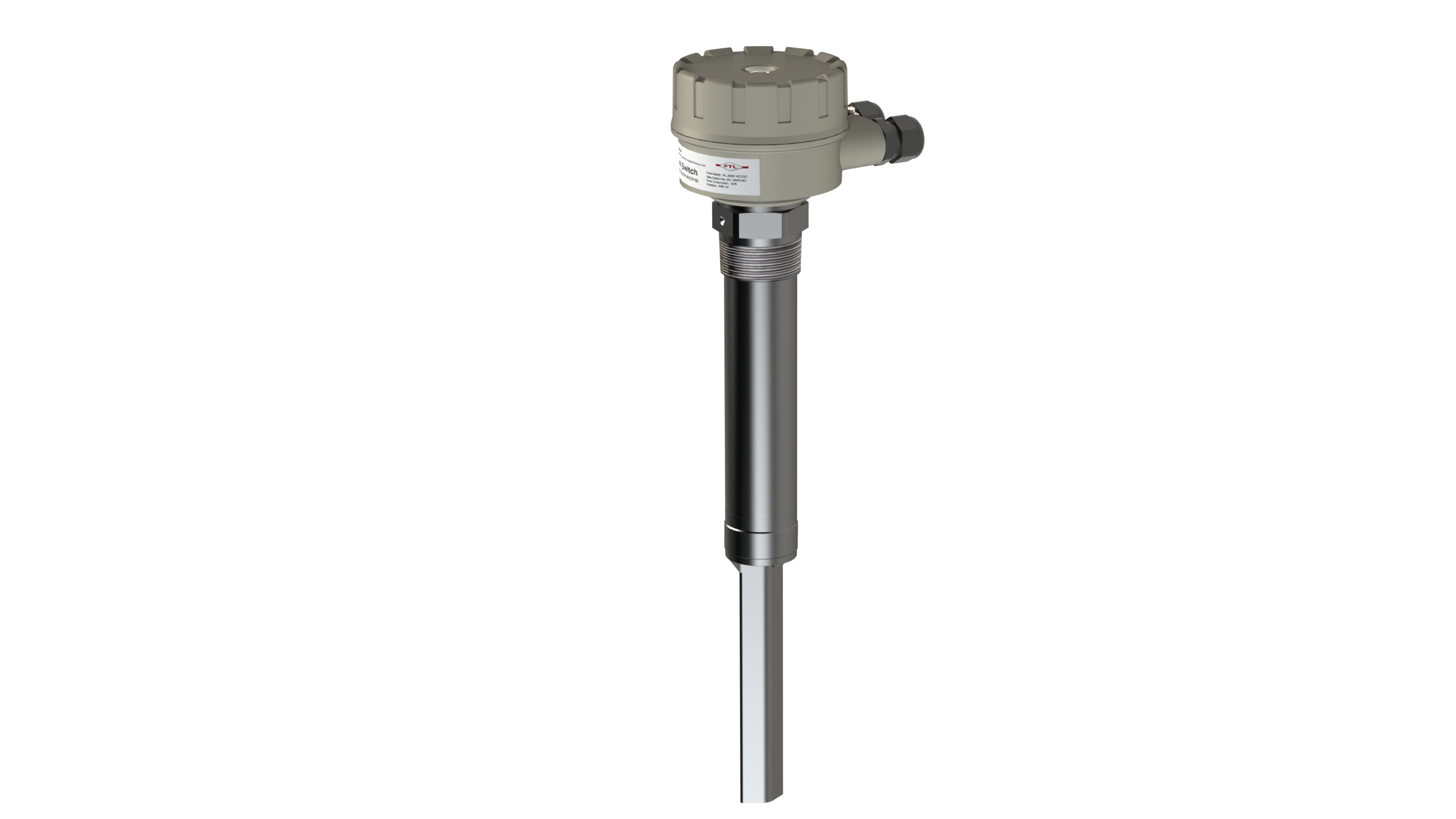

LevelSwitch CV130: mit geschweißter Rohrverlängerung
Einbaulänge: | ca. 200mm max. 2.000mm |
Einbauposition: | senkrecht von oben; bei kurzen Einbaulängen bzw. ausreichender Abstützung ist auch seitlicher Einbau möglich |
Prozess- anschluss: | Gewinde 1-1/2" EN10226 (DIN2999) oder NPT alternativ: Lebensmittelanschluss Tri-Clamp |
Spannungs- versorgung: | Weitbereichselektronik 20...250V AC/DC mit Relaisausgang 2-polig oder: 24V-DC mit Transistorausgang; je nach Verdrahtung NPN oder PNP oder: 20...30V-DC mit 8/16mA-Stromausgang Speisung und Auswertung z.B. über die separate Auswerteeinheit CV2000AE |
Zulassungen: | Staub-Ex:ATEX II 1/2D für Zone 20/21 Gas-Ex: ATEX II 1G Ex ia IIB T4 für Zone 0 Speisung und Auswertung erfolgt über das zugehörige Betriebsmittel CV2000AE[Exi] |
LevelSwitch CV140: mit geschraubter Rohrverlängerung
Einbaulänge: | ca. 250mm max. 4.000mm |
Einbauposition: | senkrecht von oben; bei kurzen Einbaulängen bzw. ausreichender Abstützung ist auch seitlicher Einbau möglich |
Prozess- anschluss: | Gewinde 1-1/2" EN10226 (DIN2999) oder NPT |
Spannungs- versorgung: | Weitbereichselektronik 20...250V AC/DC mit Relaisausgang 2-polig oder: 24V-DC mit Transistorausgang; je nach Verdrahtung NPN oder PNP oder: 20...30V-DC mit 8/16mA-Stromausgang Speisung und Auswertung z.B. über die separate Auswerteeinheit CV2000AE |
Zulassungen: | Staub-Ex:ATEX II 1/2D für Zone 20/21 Gas-Ex: ATEX II 1G Ex ia IIB T4 für Zone 0 Speisung und Auswertung erfolgt über das zugehörige Betriebsmittel CV2000AE[Exi] |
LevelSwitch CV150: Verlängerung durch Tragkabel
Einbaulänge: | ca. 300mm max. 20.000mm |
Einbauposition: | senkrecht von oben |
Prozess- anschluss: | Gewinde 1-1/2" EN10226 (DIN2999) oder NPT Spannungs- versorgung:,Weitbereichselektronik 20...250V AC/DC mit Relaisausgang 2-polig oder: 24V-DC mit Transistorausgang; je nach Verdrahtung NPN oder PNP oder: 20...30V-DC mit 8/16mA-Stromausgang Speisung und Auswertung z.B. über die separate Auswerteeinheit CV2000AE Zulassungen:,Staub-Ex:ATEX II 1/2D für Zone 20/21 Gas-Ex: ATEX II 1G Ex ia IIB T4 für Zone 0 Speisung und Auswertung erfolgt über das zugehörige Betriebsmittel CV2000AE[Exi] |
