Das STOCKTROL gibt es in vier verschiedenen Ausführungen
- CV210 Standardausführung
- CV310 Ausführung mit geschweißter Rohrverlängerung
- CV410 Ausführung mit geschraubter Rohrverlängerung
- CV510 Ausführung mit Tragkabel
Das STOCKTROL zeichnet sich durch folgende Eigenschaften aus
breiter Anwendungsbereich: geeignet für alle pulvrigen, körnigen und granulierten Schüttgüter mit einer minimalen Dichte von bis zu 10 Gramm/Liter und einer maximalen Korngröße von ca. 20mm. Die Geräte verfügen über eine hohe Empfindlichkeit, so daß selbst extrem leichtes Füllgut wie Styroporgranulat detektiert werden kann. Gleichzeitig sind die Geräte jedoch auch sehr robust und ebenso für schwere Materialien wie z.B. Sand bestens geeignet.- Fehlschaltungen durch eingeklemmtes Füllgut werden durch die patentierte Einstabkonstruktion verhindert
- keine Fehlschaltungen durch Ablagerungen oder Hohlraumbildung: der besonders scharf geformte Schwingstab läßt das Füllgut leicht abfließen
- keine Beeinträchtigung der Funktion der Geräte durch Ansatzbildung von Füllgut an der Behälterwandung
- auch für Anwendungen mit sehr rauhen Umgebungsbedingungen geeignet: das Piezosystem liegt gut geschützt im Inneren der Sonde, dadurch werden Beschädigungen vermieden
- die Sonden sind durchweg aus rostfreiem Stahl gefertigt, die Auswerteelektronik ist in einem Aluminium-Druckgussgehäuse (IP66 / 67) untergebracht
- auch mit ATEX-Zulassung für Staub-Ex oder Gas-Ex erhältlich!
STOCKTROL CV210: Standardausführung
| Einbaulänge: | ca. 190mm |
| Einbauposition: | beliebig |
| Prozess- anschluss: | Gewinde 1-1/2" EN10226 (DIN2999) oder NPT |
| Spannungs- versorgung: | Weitbereichselektronik 20...250V AC/DC mit Relaisausgang 2-polig oder: 24V-DC mit Transistorausgang; je nach Verdrahtung NPN oder PNP oder: 20...30V-DC mit 8/16mA-Stromausgang Speisung und Auswertung z.B. über die separate Auswerteeinheit CV2000AE |
| Zulassungen: | Staub-Ex:ATEX II 1/2D für Zone 20/21 Gas-Ex: ATEX II 1G Ex ia IIB T4 für Zone 0 Speisung und Auswertung erfolgt über das zugehörige Betriebsmittel CV2000AE[Exi] |
STOCKTROL CV310: mit geschweißter Rohrverlängerung
| Einbaulänge: | min. 290mm max. 2.000mm |
| Einbauposition: | senkrecht von oben; bei kurzen Einbaulängen bzw. ausreichender Abstützung ist auch seitlicher Einbau möglich |
| Prozess- anschluss: | Gewinde 1-1/2" EN10226 (DIN2999) oder NPT alternativ: Lebensmittelanschluss Tri-Clamp |
| Spannungs- versorgung: | Weitbereichselektronik 20...250V AC/DC mit Relaisausgang 2-polig oder: 24V-DC mit Transistorausgang; je nach Verdrahtung NPN oder PNP oder: 20...30V-DC mit 8/16mA-Stromausgang Speisung und Auswertung z.B. über die separate Auswerteeinheit CV2000AE |
| Zulassungen: | Staub-Ex:ATEX II 1/2D für Zone 20/21 Gas-Ex: ATEX II 1G Ex ia IIB T4 für Zone 0 Speisung und Auswertung erfolgt über das zugehörige Betriebsmittel CV2000AE[Exi] |

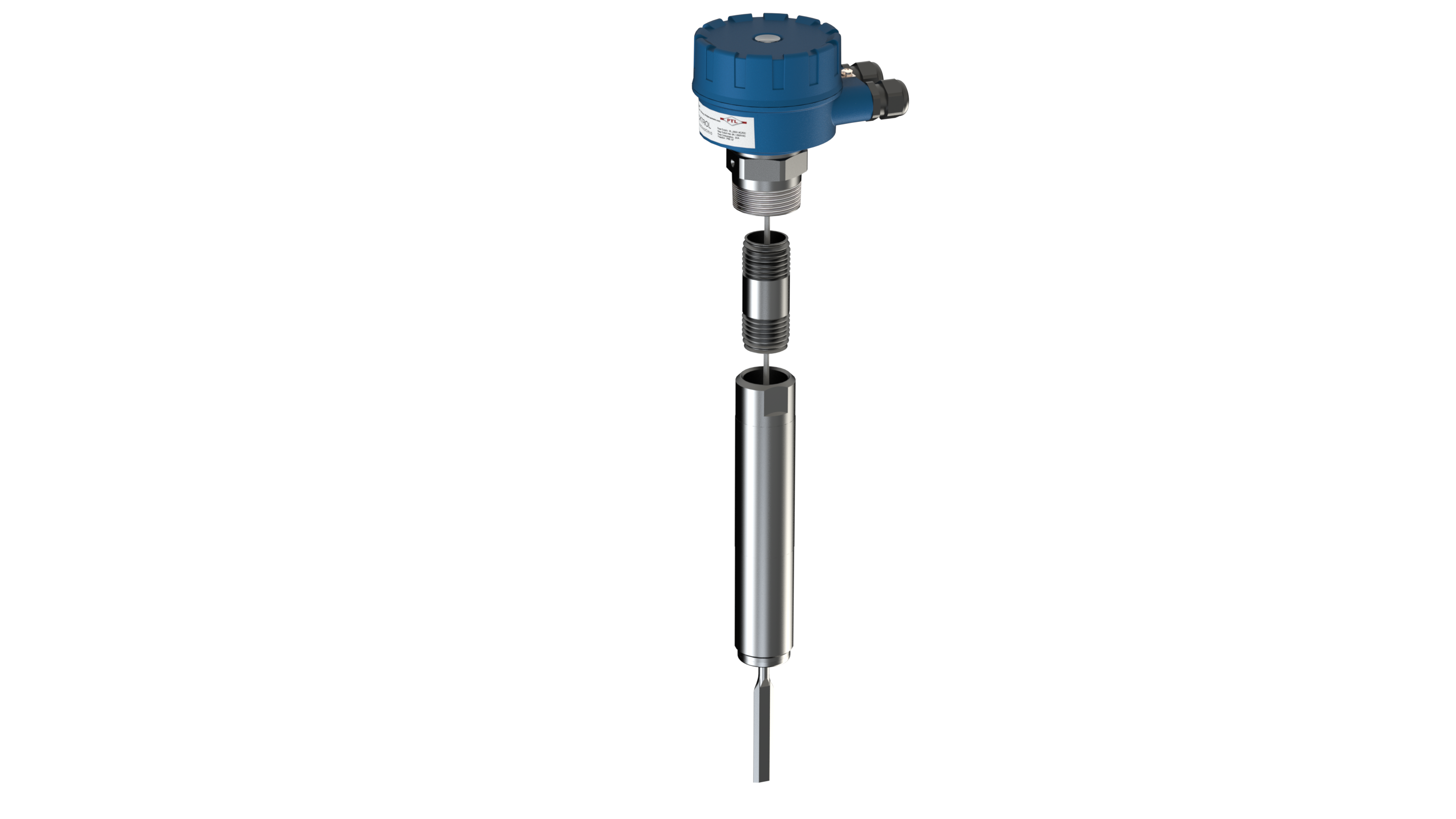

STOCKTROL CV410: mit geschraubter Rohrverlängerung
| Einbaulänge: | min. 350mm max. 4.000mm |
| Einbauposition: | senkrecht von oben; bei kurzen Einbaulängen bzw. ausreichender Abstützung ist auch seitlicher Einbau möglich |
| Prozess- anschluss: | Gewinde 1-1/2" EN10226 (DIN2999) oder NPT |
| Spannungs- versorgung: | Weitbereichselektronik 20...250V AC/DC mit Relaisausgang 2-polig oder: 24V-DC mit Transistorausgang; je nach Verdrahtung NPN oder PNP oder: 20...30V-DC mit 8/16mA-Stromausgang Speisung und Auswertung z.B. über die separate Auswerteeinheit CV2000AE |
| Zulassungen: | Staub-Ex:ATEX II 1/2D für Zone 20/21 Gas-Ex: ATEX II 1G Ex ia IIB T4 für Zone 0 Speisung und Auswertung erfolgt über das zugehörige Betriebsmittel CV2000AE[Exi] |
STOCKTROL CV510: Verlängerung durch Tragkabel
| Einbaulänge | min. 410mm max. 20.000mm |
| Einbauposition: | senkrecht von oben |
| Prozess- anschluss: | Gewinde 1-1/2" EN10226 (DIN2999) oder NPT |
| Spannungs- versorgung: | Weitbereichselektronik 20...250V AC/DC mit Relaisausgang 2-polig oder: 24V-DC mit Transistorausgang; je nach Verdrahtung NPN oder PNP oder: 20...30V-DC mit 8/16mA-Stromausgang Speisung und Auswertung z.B. über die separate Auswerteeinheit CV2000AE |
| Zulassungen: | Staub-Ex:ATEX II 1/2D für Zone 20/21 Gas-Ex: ATEX II 1G Ex ia IIB T4 für Zone 0 Speisung und Auswertung erfolgt über das zugehörige Betriebsmittel CV2000AE[Exi] |
